紙張分切機的結構組成與工作原理
日期: 2019/11/22 14:45:00 訪問量: 5925
主要結構及其工作原理
紙張分切機由機架、傳動系統、收放料機械及張力控制裝置、牽引構件、分切支架、廢料收卷與排放裝置等組成。它是將原材料分切成若干條獨立單元，其工作原理是將原材料固定在放料上放料軸的一端裝有磁粉張力控制器來恒定原材料所需的張力，再經過一對橡膠輥來牽引原材料，經刀片切割成若干條。再經過各導輥導引至A、B收卷軸進行收卷成品。它的傳動由主電機帶動牽引橡膠輥及收料軸同步運轉而達到牽引走料及成品收料的目的。
1.機架與傳動系統：機架由左右墻板與撐擋以及放料機械組成.傳動系統主要是用來牽引原料、收卷成品，它是由變頻無級調速電機將動力通過電機V型帶使牽引膠輥運轉，主牽引膠輥與從動牽引膠輥緊貼而同步運轉牽引原料行走，通過主動牽引輥帶動下圓刀軸同步運轉而達到更好的分切要求，通過下圓刀軸帶動收卷A和收卷B進行同步運轉，從而達到收料的目的。
2.收料機構及其張力裝置：收料機構主要有鏈條、同步輪、磁粉離合器、以及氣脹軸等機件組成.由一個單獨電機控制兩根收卷軸運轉，只要調節磁粉離合器的電流，即可改變收料軸的張力大小。
3.牽引構件：牽引構件主要有一對牽引膠輥和若干條硬質氧化過的鋁輥組成，起到牽收原料行走供成品收卷用.它的動力來源于電機通過V型帶傳遞給主動牽引膠輥使其運轉。
4.分切刀架：分切刀架有圓刀分切、直刀分切.操動手柄通過平面凸輪能使圓刀作微量的軸向移動調節圓刀刃口與墊套凹槽的剪切間隙。
5.廢料收卷與排放：廢料通過風管利用鼓風機的風力排放出去。
6.放料機構及自動糾偏：放料機構主要有放料軸，支撐塊，氣缸，底座，左右移動座等組成自動糾偏裝置：有光電開頭、糾偏導輥、左右支架、糾偏移動板，滾珠螺母和絲桿，同步電機及左右限位開關組成。

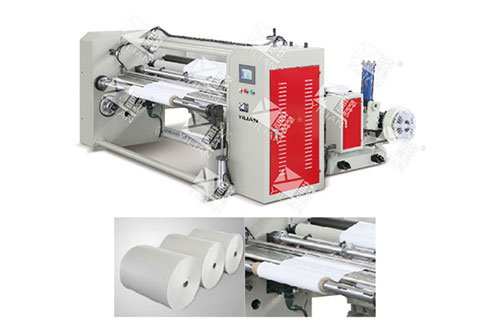

產品介紹
主要特點：
- 采用圓刀分切，分切精度高，操作方便，切刀可任意調節
- 采用A、B軸獨立收卷，自動裝卸，操作方便
- 收卷軸采用氣脹軸，張力自動控制，可表面摩擦；中心卷取，成品收卷整齊、緊湊
- 放料架采用液壓梧州自動提升功能
- 廢邊自動吸入排放裝置
- 本機采用變頻調速，PLC自動控制，選用進口光電糾偏裝置，自動計米，報警停車，張力數字顯示等先進功能
技術參數：
| 型號 | GSFQ-1100 | GSFQ-1300 | GSFQ-1600 |
| 放卷最大直徑 | 1400mm | 1400mm | 1400mm |
| 分切最大寬幅 | 1100mm | 1300mm | 1600mm |
| 收卷最大直徑 | 1400mm | 1400mm | 1400mm |
| 收卷最小寬幅 | 30mm | 30mm | 30mm |
| 分切速度 | 10-300m/min | 10-300m/min | 10-300m/min |
| 分切精度 | ±0.2mm | ±0.2mm | ±0.2mm |
| 總功率 | 25kw | 28kw | 35kw |
| 使用電源 | 380V/50Hz（三相) | 380V/50Hz（三相） | 380V/50Hz（三相） |
| 氣壓源要求 | 最大5.5kg/cm2×0.5m3/min | 最大5.5kg/cm2×0.5m3/min | 最大5.5kg/cm2×0.5m3/min |
| 整機重量 | 約5800kg | 約6000kg | 約6500kg |
| 外形尺寸 | 7500×3500×2200mm | 7500×3700×2200mm | 7500×4000×2200mm |

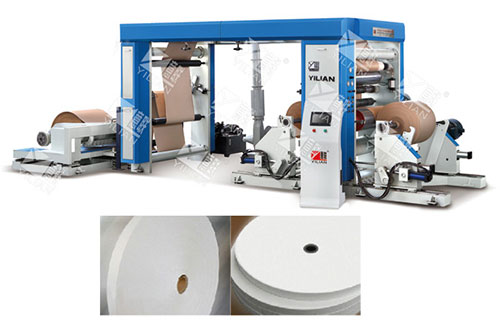

主要特點：
本機適用于紙張、商標、煙標、掛歷、酒盒、撲克、紙塑復合等卷料的縱向、橫向剪切。功能：圓刀分切、自動上料、光電跟蹤，具有電量控制、變頻調速、定廠裝置、自動計數、聲控報警等功能。
技術參數：
| 分切速度 | 80-150m/min |
| 分切寬度 | 2000mm-機型 |
| 分切長度 | 500mm- |
| 定位精度 | ±0.3mm/pcs |
| 主機功率 | 7.5kw（分切機Slitting machine） |
用途：
本機適用于各種紙類、紙塑復合類、彩印復合類等大型卷筒包裝材料的截切。廣泛用于紙品加工界、印刷包裝行業等。

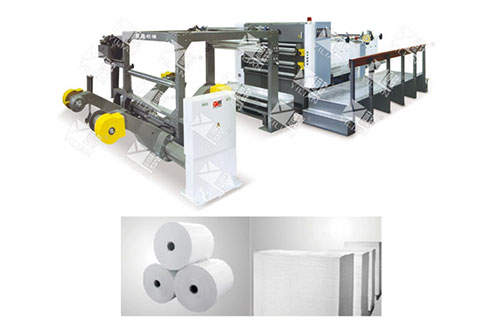

主要特點：
GDJA型卷筒切線機采用臺灣及英國的先進技術，AC伺服馬達傳動，切紙速度穩定；進口精密軸承及切斷刀，切斷精度高；青觸式電腦界面控制，操作簡單，構造簡單的反曲架，保證紙張的平坦，是目前造紙業及印刷業中普通采用的紙品加工機械。
技術參數：
| 型號 | GDJA-1400/1700 |
| 切紙形式 | 上刀回切，下刀固定 |
| 紙張范圍 | 50-500g |
| 切斷精度 | 切斷長度在1300mm以上：±0.5mm |
| 最高切斷速度 | 300cuts/min |
| 機臺總重 | 13000kgs/15000kgs |
| 設計電源 | AC380V/220V×50Hz |
| 最高切換米速 | 300m/min |
| 切斷長度范圍 | 450-1450mm |
| 最大推紙高度 | 1300mm |
| 最大卷筒紙直徑 | 1800mm(71＂)Max |
| 最大卷筒紙張幅數 | 1400/1700mm |
| 部紙幅數 | 2幅2sheet |
| 氣源需求 | Max.5.5kg/cm2×5m3/min |
